Generatore VAR statico avanzato montato a parete
Geya è uno dei principali produttori di generatori di var statici a parete. Utilizza il controllo digitale, offre una risposta rapida (<10ms), corregge gli squilibri e migliora il fattore di potenza. Ideale per applicazioni residenziali, industriali e rinnovabili.
Generatore VAR statico Advance: la serie GY ASVG è una soluzione avanzata per la compensazione dinamica della potenza reattiva. Questo ASVG montato a parete utilizza un inverter di tipo tensione collegato in parallelo alla griglia, consentendo un controllo di potenza reattivo preciso e rapido. Il suo core digitale DSP+CPLD, la topologia a tre livelli e gli algoritmi avanzati garantiscono una compensazione accurata, risolvendo lo squilibrio trifase e migliorando il fattore di potenza. Con un tempo di risposta inferiore a 10 ms, è ideale per applicazioni con carichi fluttuanti. Adatto per applicazioni residenziali, industriali e rinnovabili.
Descrizione del modello:
| Gy | Asvg | 0.4 | 50k | / | 4l | W |
| Codice aziendale | Generatore VAR statico avanzato | Livello di tensione 0,22: 220 V. 0,4: 380 V ± 20% 0,5: 500V ± 20% 0,69: 690 V ± 20% |
Capacità nominale (KVAR) 5/15/35/50/75/100KVAR | 2L: monofase 3L: tre fili trifase 4L: trifase a quattro fasi |
W: montato a parete |
Caratteristiche:
● Utilizzare DSP+CPLD tutto il nucleo di controllo digitale, la tecnologia di topologia a tre livelli, l'algoritmo di rilevamento della potenza reattiva avanzata e la strategia di controllo PWM per ottenere una compensazione dinamica e accurata del potere reattivo.
● Adottare il design modulare, che facilita la connessione parallela di più moduli, assume un piccolo spazio ed è facile da mantenere.
● La progettazione strutturale di condotti d'aria indipendenti e magazzini indipendenti garantisce il funzionamento stabile dell'attrezzatura.
● Eseguire una compensazione dinamica a tutta gamma per la potenza reattiva induttiva e la potenza reattiva capacitiva e risolvere allo stesso tempo il problema di squilibrio trifase.
● La velocità di risposta dinamica al carico è a livello di millisecondi, che può ottenere una compensazione dinamica e accurata per la potenza reattiva dei carichi di impatto.
Applicazioni:
Il generatore di var statico avanzato è adatto al sistema di distribuzione di energia residenziale, industria del drenaggio e del trattamento delle acque reflue, industria fotovoltaica distribuita, industria chimica, industria di fibre chimiche e petrolio, metallurgia, fonderia e cemento, industria mineraria, industria della produzione automobilistica, ecc.
Parametri tecnici:
| Serie 220 V. | Serie 380v | Serie 500v | Serie 690v | |||
| Altitudine | <2000m, sopra 2000 m, deferato secondo GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Umidità relativa | ≤90%, nessuna condensa in superficie quando la temperatura minima mensile è di 25 ℃ | |||||
| Livello di inquinamento | Livello III di seguito | |||||
| Tensione operativa | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequenza di lavoro | 50Hz ± 5% | |||||
| Capacità di compensazione nominale | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struttura della griglia | L/n | 3p3w/3p4w | ||||
| Numero di unità collegate in parallelo | Ulimitato | |||||
| Efficienza complessiva della macchina | ≥97% | |||||
| Frequenza on-off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Selezione delle funzioni | Potere reattivo | Pove reattivo wer 、 reattivo po wer+squilibrio | ||||
| Tasso di compensazione del potere reattivo | ≥99% | > 95% | ||||
| Tempo completo di risposta | <10ms | |||||
| Rumore | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metodo di controllo | Interfaccia RS485 a 2 vie (supporta GPRS/WiFi) | |||||
| Protezione | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, guasto dell'alimentazione, sovratemperatura, protezione dell'anomalia della frequenza, ecc. | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, squilibrio della tensione della griglia, guasto dell'alimentazione, sovratemperatura, anomalia di frequenza, protezione del circuito di colpi, ecc. | ||||
| Metodo di installazione | Rack/montato a parete | Rack | ||||
| Linea in arrivo | Back in arrivo （Tipo di rack ）、 in arrivo superiore （montato a parete） | Linea in arrivo | ||||
| Livello di protezione | IP20 | |||||
Modello e specifica:
| Modelli | ||||
|---|---|---|---|---|

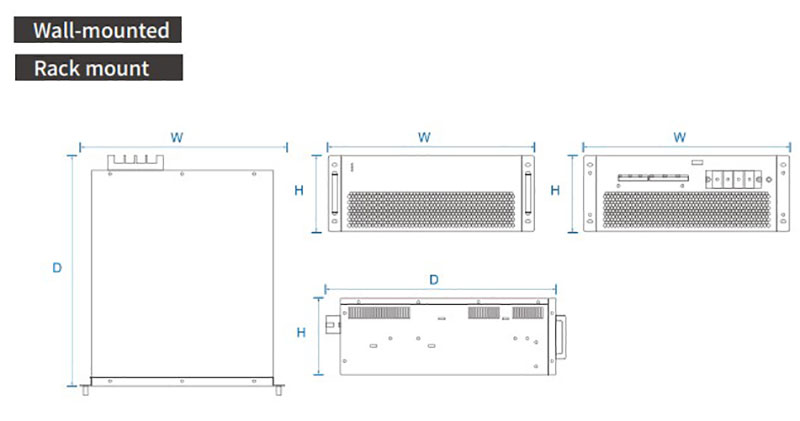

| Numero modello | Capacità di compensazione (KVAR) | Tensione di sistema (V) | Dimensioni (d*w*h) | Metodo di raffreddamento |
| Gy ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Raffreddamento ad aria forzata |
| Gy ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89mm | |
| Gy ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89mm | |
| Gy ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190mm | |
| Gy ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| Gy ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
