Filtro armonico attivo a portata di rack da 500 V
Alla ricerca di un filtro armonico attivo montato a rack da 500 V affidabile? Geya offre soluzioni di alta qualità a prezzi all'ingrosso, progettati per soddisfare le esigenze delle industrie frenetiche. I nostri filtri garantiscono prestazioni ed efficienza ottimali. Contattaci ora per ulteriori informazioni e per ottenere il miglior affare direttamente dalla nostra fabbrica!
Il filtro armonico attivo (AHF) a attiva rack a 500 V offre una soluzione robusta per la mitigazione armonica in sistemi di alimentazione trifase a quattro fasi (3p4w) e trifase (3p3W). Questa unità montata su rack impiega un controllo digitale DSP+CPLD avanzato e una topologia a tre livelli per una precisa compensazione di corrente armonica fino alla 50a armonica. Il suo design modulare facilita la scalabilità attraverso una connessione parallela, consentendo una maggiore capacità semplificando la manutenzione. Il modello di corrente valutato 100A affronta efficacemente la distorsione armonica nelle applicazioni ad alta tensione. Il raffreddamento dell'aria forzata garantisce un funzionamento affidabile a lungo termine. Il filtro armonico attivo montato a rack a 500 V offre un'eccezionale gestione della qualità dell'energia per gli ambienti industriali impegnativi.
Descrizione del modello:
| Gy | Ahf | 0.5 | 100a | / | 4l | R |
| Codice aziendale | Filtro armonico attivo | Livello di tensione 0,5: 500V ± 20% |
Capacità nominale （Kvar） 100A | 3L: tre fili trifase 4L: trifase a quattro fasi |
R: montaggio a rack |
Caratteristiche:
● Utilizzare DSP+CPLD tutto il nucleo di controllo digitale, la tecnologia di topologia a tre livelli, l'algoritmo di rilevamento armonico avanzato e la strategia di controllo PWM per ottenere una compensazione accurata della corrente armonica.
● Adottare il design modulare, che facilita la connessione parallela di più moduli, occupa poco spazio ed è facile da mantenere.
● La progettazione strutturale di condotti d'aria indipendenti e magazzini indipendenti garantisce il funzionamento stabile dell'attrezzatura.
● Può filtrare le armoniche in una vasta gamma di armoniche, da 2 a 50 armoniche e risolvere il problema dello squilibrio trifase allo stesso tempo.
● Il tasso di filtraggio armonico è elevato. Se la capacità lo consente, il tasso di filtraggio di corrente armonica può arrivare al 95%. Impostare l'output di limitazione della corrente al 100% per garantire il funzionamento stabile a lungo termine dell'apparecchiatura.
Applicazioni:
I filtri armonici attivo a portata di rack da 500 V sono essenziali per mantenere la qualità dell'alimentazione e l'affidabilità delle attrezzature in varie applicazioni ad alta tensione:
● Industria pesante:Mitigazione delle armoniche generate da motori di grandi dimensioni, VFD e altri carichi non lineari in contesti industriali esigenti.
● Sistemi di energia rinnovabile:Stabilizzare la produzione di potenza da parchi solari e eolici collegati a griglie ad alta tensione.
● Petrolio e gas:Garantire il funzionamento affidabile delle apparecchiature critiche nei sistemi di distribuzione dell'energia ad alta tensione.
● Operazioni minerarie:Proteggere le apparecchiature elettroniche sensibili e mantenere la qualità dell'energia in ambienti difficili.
I filtri armonici attivo a portata di rack da 500 V forniscono una mitigazione armonica avanzata per i sistemi di alimentazione ad alta tensione, garantendo stabilità e affidabilità.
Parametri tecnici:
| Serie 220 V. | Serie 380v | Serie 500v | Serie 690v | ||
| Altitudine | <2000m, sopra 2000 m, deferato secondo GB/T3859.2 | ||||
| Temperatura ambiente | -20 ～+50 ℃ | ||||
| Umidità relativa | ≤90%, nessuna condensa in superficie quando la temperatura minima mensile è di 25 ℃ | ||||
| Livello di inquinamento | Livello III di seguito | ||||
| Tensione operativa | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequenza di lavoro | 50Hz ± 5% | ||||
| Corrente di compensazione | 25a | 25/50/75/100/150a | 100a | 100a | |
| Struttura della griglia | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Numero di unità collegato in parallelo |
Ulimitato | ||||
| Efficienza complessiva della macchina | ≥97% | ||||
| Struttura della griglia | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Gamma di compensazione | 2 ～ 50 volte, il tasso di compensazione singola è regolabile | ||||
| Selezione delle funzioni | Potere reattivo | Potenza reattiva, potenza reattiva + asimmetria | |||
| Potere reattivo tasso di compensazione |
≥95% | > 92% | |||
| Filtro neutro capacità |
La capacità di filtraggio della linea neutra è 3 volte quella della capacità di filtraggio di fase | ||||
| Tempo completo di risposta | ＜ 10ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Rumore | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metodo di controllo | Interfaccia RS485 a 2 vie (supporta GPRS/WiFi) | ||||
| Protezione | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, guasto dell'alimentazione, sovratemperatura, protezione dell'anomalia della frequenza, ecc. | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, squilibrio della tensione della griglia, guasto dell'alimentazione, sovratemperatura, anomalia di frequenza, protezione del cortocircuito, ecc. | |||
| Metodo di installazione | Rack/montato a parete | Rack | |||
| Linea in arrivo | Back in arrivo （Tipo di rack ）、 in arrivo superiore （montato a parete） | Linea in arrivo | |||
| Livello di protezione | IP20 | ||||

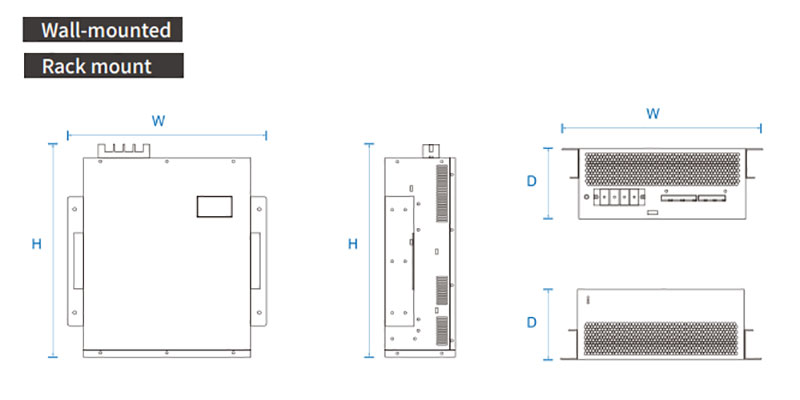

Modello e specifica:
| Modelli | ||||
|---|---|---|---|---|
| Numero modello | Corrente classificata (a) | Tensione di sistema (V) | Dimensioni (d*w*h) | Metodo di raffreddamento |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Raffreddamento ad aria forzata |
| Gy APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| Gy APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| Gy APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
