Dove può un filtro armonico attivo fare la differenza più grande oggi?

2025-11-07 0 Lasciami un messaggio

Trascorro gran parte della mia settimana immerso in fabbriche che utilizzano azionamenti a frequenza variabile, gruppi di continuità e apparecchiature di ricarica rapida, quindi mi preoccupo meno delle parole d'ordine e più delle soluzioni che resistono al test del lunedì mattina. Nel corso del tempo ho imparato a fidarmi di partner comeGEYAper un apparecchio affidabile a bassa tensione e continuo a cercare unFiltro armonico attivoquando il brief è semplice ma brutale. Mantieni la produzione attiva, mantieni la calma dell'azienda, mantieni i cavi al fresco. Ecco come mi approccio al problema e cosa ho imparato sul campo.

Perché si verificano inciampi, cavi caldi e trasformatori ronzanti quando la produzione è su scala?

Vedo corrente non sinusoidale proveniente da VFD, raddrizzatori a sei impulsi, UPS e caricabatterie veloci che spinge il THDi ben al di sopra dei numeri confortevoli.
I conduttori neutri si surriscaldano a causa delle armoniche triple, in particolare sui sistemi trifase a quattro fili che alimentano carichi IT monofase.
I banchi di condensatori desintonizzati per risonanza vengono comunque puniti dalla corrente armonica e muoiono presto.
Le impostazioni di protezione sembrano buone sulla carta, ma i fastidiosi scatti persistono a causa di forme d'onda distorte e fattori di cresta.

Quali problemi mi aspetto che un filtro armonico attivo risolva nel mondo reale?

Abbassare il THDi verso un obiettivo in linea con la politica del sito e i limiti dell'utilità, mantenendo al tempo stesso stabile il THDv.
Fornire supporto dinamico della potenza reattiva per ripulire il fattore di potenza durante il carico variabile.
Elimina specifici ordini armonici che disturbano i generatori o i trasformatori nelle microreti.
Condividi il carico su più armadi senza fragile bilanciamento manuale.

Come faccio a decidere tra un AHF, un filtro passivo, un front-end attivo o un raddrizzatore multiimpulso?

Inizio dal mix di carichi, dalla variabilità del ciclo di lavoro e dallo spazio di cui dispongo al quadro elettrico. Mantengo stretto questo confronto quando parlo con le parti interessate.

Opzione	Risultato THDi tipico	Risposta alle variazioni di carico	Ingombro e facilità di retrofit	Vista Capex e Opex	Quando lo scelgo

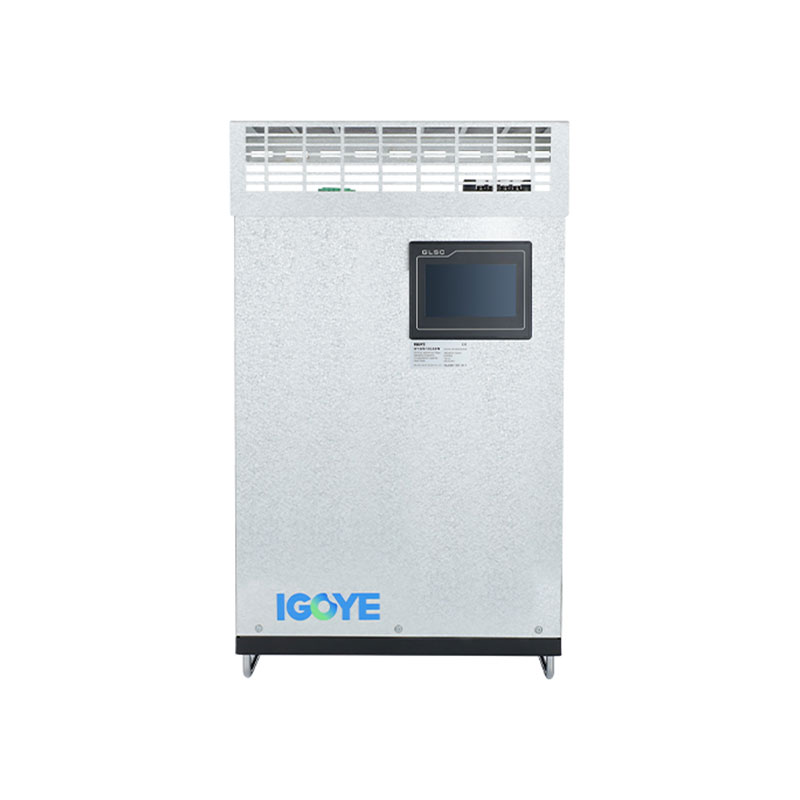

Filtro armonico attivo	~5–10% con dimensionamento e posizionamento TC corretti	Compensazione dinamica in tempo reale	Armadio compatto da parete o da pavimento, facile retrofit presso MCC o MSB	Capex medio, problemi ridotti, elevata flessibilità	Carichi misti, altalene veloci, progetti dismessi
Filtro armonico passivo	Buono sugli ordini sintonizzati, più debole non sintonizzato	Risposta fissa, sensibile agli spostamenti del sistema	Ingombro medio con cappucci e reattori depotenziati	Capex bassi, rischio più elevato di disarmonia o risonanza	Applicazioni stabili a carico singolo con spettro noto
Trazione anteriore attiva	Basso THDi per unità	Eccellente comportamento per unità	Cambia ogni unità, non centrale	Capex più elevati per asset	Nuove build in cui è sul tavolo la sostituzione dell'unità
Raddrizzatore a 12 o 18 impulsi	Da moderato a buono, dipende dall'equilibrio	Meglio di sei impulsi ma non dinamico	Trasformatori ingombranti, più rame	Capex medio-alti	Grandi carichi costanti con spazio per trasformatori

Dove dovrei posizionare l'AHF e come posso evitare errori CT?

Monto l'AHF vicino al bus che voglio pulire per tagliare l'impedenza tra filtro e carico.
Posiziono i TA sullo stesso bus che l'AHF sta compensando e mantengo la polarità coerente con il manuale. Etichetta S1 e S2 durante l'installazione, senza scorciatoie.
Verifico la rotazione di fase e la direzione della compensazione con un test di carico graduale prima di lasciare il sito.

Come posso dimensionare l'armadio senza spendere soldi per i numeri di targa?

Misuro il vero valore efficace e lo spettro armonico in diversi punti di lavoro, non solo in un'istantanea di cinque minuti.
Ridimensiono in base alla somma vettoriale degli ordini target più un fattore di margine per la crescita e la temperatura.
Considero il supporto della potenza reattiva come un bonus, non come un sostituto del corretto dimensionamento dei kVA.

Applicazione	Punto di partenza per la valutazione della corrente AHF	Obiettivo tipico THDi	Appunti dal lavoro sul campo
Linea di processo mista VFD	35–50% della corrente del bus	< 10%	Distribuito su due armadi per la ridondanza
Ingresso UPS del data center	30–40% della corrente di ingresso dell'UPS	<8%	Guarda la corrente tripla neutra sui sistemi a 4 fili
Hub di ricarica rapida per veicoli elettrici	40–60% della corrente di alimentazione	<8%	Pianificare la diversità dei caricabatterie e gli alloggiamenti futuri
Solare sul tetto con inverter	20–35% della potenza CA dell'inverter	< 8–10%	Controllare i limiti dello sfarfallio durante gli eventi di rampa

Un armadio centrale può gestire l'intero quadro o devo distribuirlo?

Divido la compensazione quando i cavi sono lunghi e quando i carichi di grandi dimensioni si trovano su alimentatori distanti. Central funziona bene quando l'autobus principale fornisce principalmente carichi locali e gli spettri sembrano simili. Distribuito risplende nello sprawl e nei siti con molteplici personalità armoniche.

Che dire degli standard e dei requisiti di utilità che devo effettivamente superare?

Eseguo il benchmarking rispetto alle regole del sito che rispecchiano i limiti armonici comuni per la corrente al PCC.
Verifico la compatibilità con il funzionamento del generatore in isola per microreti.
Documento i risultati prima e dopo con lo stesso analizzatore e la stessa finestra temporale in modo che il tecnico dell'utility veda le mele alle mele.

Quali vincoli nascosti rallentano i progetti più del lead time dell'hardware?

Ventilazione e polvere. Riduco la temperatura e specifico i filtri che un tecnico può pulire in pochi minuti.
Integrità della messa a terra. Verifico il collegamento e le schermature dei cavi perché le correnti ad alta frequenza necessitano di un percorso di ritorno pulito.
Comunicazioni. Decido presto se esporre i dati su Modbus TCP, BACnet o un semplice set di contatti puliti per allarmi BMS.

Come posso creare il business case che la finanza accetterà?

Calcolo i tempi di inattività evitati dovuti a viaggi fastidiosi e guasti alla guida.
Aggiungo vantaggi in termini di durata grazie a conduttori più freddi, maggiore durata dei condensatori e minore rumore del trasformatore e perdite di rame.
Includo le sanzioni per i servizi evitati e la riduzione del rischio durante gli audit.

Punto dolente, ho sentito	Cosa controllo per primo	Azione che di solito eseguo	Risultato atteso
Gli interruttori automatici scattano durante turni impegnativi	Andamento del THDi rispetto al carico e al fattore di cresta	AHF della giusta dimensione e ordini di sintonizzazione	Esecuzioni stabili e meno reset
I trasformatori ronzano e si scaldano	Distorsione di tensione e fattore K	AHF centrale vicino al trasformatore	Rumore e temperatura più bassi
Le banche con capitale limitato continuano a fallire presto	Risonanza vicino alla 5a o alla 7a	AHF più assegno bancario depotenziato	Maggiore durata dei condensatori
Lettere di avvertimento di utilità	Dati di conformità presso PCC	Rapporto prima e dopo con i registri	Evidenze evidenti di miglioramento

Che aspetto ha un piano di commissioning pulito e senza drammi?

Cattura la linea di base su una finestra di produzione rappresentativa.
Confermare l'orientamento del CT, la rotazione delle fasi e le comunicazioni.
Abilita la compensazione in fasi durante la registrazione delle forme d'onda.
Convalida gli obiettivi durante il funzionamento nel caso peggiore e le schermate dell'analizzatore di fotografie per il rapporto.
Consegnare una guida rapida di una pagina per le operazioni e una routine di controllo trimestrale.

Come posso estendere l'idea oltre la bassa tensione e in ambienti più difficili?

Per il settore marittimo, petrolifero e del gas preferisco i design chiusi con pannelli rivestiti e gradi di ingresso più elevati.
Per la media tensione considero soluzioni in cascata che utilizzano AHF BT sui secondari dell'alimentatore per evitare la complessità MT.
Per le sale IT rumorose utilizzo armadi con profili acustici bassi e mantengo il flusso d'aria dalla parte anteriore verso l'alto per rispettare le regole del corridoio caldo e del corridoio freddo.

Cosa devo chiedere a un fornitore prima di emettere un ordine d'acquisto?

Posso vedere i risultati del sito reale registrati per un profilo di carico simile al mio
In che modo il cabinet condivide il carico quando metto in parallelo le unità?
Qual è la curva di declassamento termico e il percorso di sostituzione dei ventilatori
A quali ordini armonici posso dare la priorità e quanto velocemente cambiano le impostazioni sotto carico
L'unità può fornire sia la mitigazione armonica che il supporto reattivo dinamico senza conflitti

Utilizzerei un GEYA AHF per il mio prossimo aggiornamento di brownfield

Sì, quando lo spazio sulla scheda è poco, il mix di carico è disordinato e l'obiettivo è il rispetto rapido di dati chiari. Mi piace il fatto di poter posizionare l'armadio vicino al bus problematico, scalarlo in parallelo e mantenere aperte le opzioni man mano che le apparecchiature cambiano nel tempo.

Parliamo del tuo sito e dei tuoi obiettivi

Se desideri una revisione pratica del tuo spettro, dimensionamento e posizionamento, sono felice di guardare i disegni e una settimana di registri. Se stai esplorando un progetto pilota, contattaci e potremo tracciare un percorso pulito dalla misurazione alla messa in servizio. Contattaciper discutere le misure, il dimensionamento e le fasi di messa in servizio.Invia la tua richiestae ti risponderò con una proposta su misura e un range di miglioramento previsto per il tuo sito.
