Prodotti
Generatore VAR statico a portata di rack da 690 V
Presentazione del generatore VAR statico per montaggio a rack 690 V - la soluzione ideale per una correzione e una regolazione della tensione del fattore di potenza efficiente. Se stai cercando attrezzature affidabili e ad alte prestazioni, richiedi un preventivo oggi! Il nostro generatore avanzato è progettato per soddisfare le esigenze di ambienti industriali impegnativi, garantendo una distribuzione di energia stabile e una migliore efficienza energetica.
Il Generatore VAR statico a montaggio a 690 V (SVG) offre una compensazione dinamica di potenza reattiva per sistemi elettrici ad alta tensione a tre fasi 690 V. Utilizza il controllo digitale DSP+CPLD avanzato e una topologia a tre livelli per una compensazione precisa e reattiva, con un tempo di risposta completo a 10 ms. Progettato per il montaggio del rack, offre una comoda installazione e manutenzione in rack da 19 pollici standard. Questo SVG ha una capacità nominale di 120kvar, adatta per applicazioni industriali ad alta potenza.
Descrizione del modello:
| Gy | Svg | 0.69 | 50k | / | 4l | R |
| Codice aziendale | Generatore VAR statico | Livello di tensione 0,69: 690 V ± 20% |
Capacità nominale (KVAR) 100/120 Quartiere | 3L: tre fili trifase 4L: trifase a quattro fasi |
R: montaggio a rack |
Caratteristiche:
● Utilizzare DSP+CPLD tutto il nucleo di controllo digitale, la tecnologia di topologia a tre livelli, l'algoritmo di rilevamento della potenza reattiva avanzata e la strategia di controllo PWM per ottenere una compensazione dinamica e accurata del potere reattivo.
● Adottare il design modulare, che facilita la connessione parallela di più moduli, assume un piccolo spazio ed è facile da mantenere.
● La progettazione strutturale di condotti d'aria indipendenti e magazzini indipendenti garantisce il funzionamento stabile dell'attrezzatura.
● Eseguire una compensazione dinamica a tutta gamma per la potenza reattiva induttiva e la potenza reattiva capacitiva e risolvere allo stesso tempo il problema di squilibrio trifase.
● La velocità di risposta dinamica al carico è a livello di millisecondi, che può ottenere una compensazione dinamica e accurata per la potenza reattiva dei carichi di impatto.
Applicazioni:
I generatori VAR statici a molla da 690 V sono adatti per ambienti industriali ad alta tensione che richiedono un solido controllo di potenza reattivo:
● Correzione del fattore di potenza ad alta tensione:Correzione del fattore di potenza nei sistemi 690 V, riducendo i costi di elettricità e massimizzando l'utilizzo dell'infrastruttura elettrica esistente.
● Controllo del motore ad alta tensione:Migliorare l'efficienza e le prestazioni dei motori ad alta tensione nelle esigenti applicazioni industriali.
● Gestione dell'energia industriale pesante (alta tensione):Stabilizzare la tensione e migliorare la qualità dell'energia nei processi industriali pesanti che operano a 690 V.
● Applicazioni minerarie e petrolifere e gas:Fornire una compensazione di potenza reattiva affidabile in ambienti difficili spesso associati alle operazioni di estrazione e petrolio e gas.
I generatori VAR statici a molla da 690 V offrono una soluzione potente ed efficiente per la gestione della qualità della potenza e l'ottimizzazione dell'efficienza nei sistemi di energia industriale ad alta tensione.
Parametri tecnici:
| Serie 220 V. | Serie 380v | Serie 500v | Serie 690v | |||
| Altitudine | <2000m, sopra 2000 m, deferato secondo GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Umidità relativa | ≤90%, nessuna condensa in superficie quando la temperatura minima mensile è di 25 ℃ | |||||
| Livello di inquinamento | Livello III di seguito | |||||
| Tensione operativa | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequenza di lavoro | 50Hz ± 5% | |||||
| Capacità di compensazione nominale | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struttura della griglia | L/n | 3p3w/3p4w | ||||
| Numero di unità collegate in parallelo | Ulimitato | |||||
| Efficienza complessiva della macchina | ≥97% | |||||
| Frequenza on-off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Selezione delle funzioni | Potere reattivo | Pove reattivo wer 、 reattivo po wer+squilibrio | ||||
| Tasso di compensazione del potere reattivo | ≥99% | > 95% | ||||
| Tempo completo di risposta | <10ms | |||||
| Rumore | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metodo di controllo | Interfaccia RS485 a 2 vie (supporta GPRS/WiFi) | |||||
| Protezione | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, guasto dell'alimentazione, sovratemperatura, protezione dell'anomalia della frequenza, ecc. | Sovraccarico, sovracorrente software/hardware, sovratensione della griglia e sottotensione, squilibrio della tensione della griglia, guasto dell'alimentazione, sovratemperatura, anomalia di frequenza, protezione del circuito di colpi, ecc. | ||||
| Metodo di installazione | Rack/montato a parete | Rack | ||||
| Linea in arrivo | Back in arrivo （Tipo di rack ）、 in arrivo superiore （montato a parete） | Linea in arrivo | ||||
| Livello di protezione | IP20 | |||||
Modello e specifica:
| Modelli | ||||
|---|---|---|---|---|

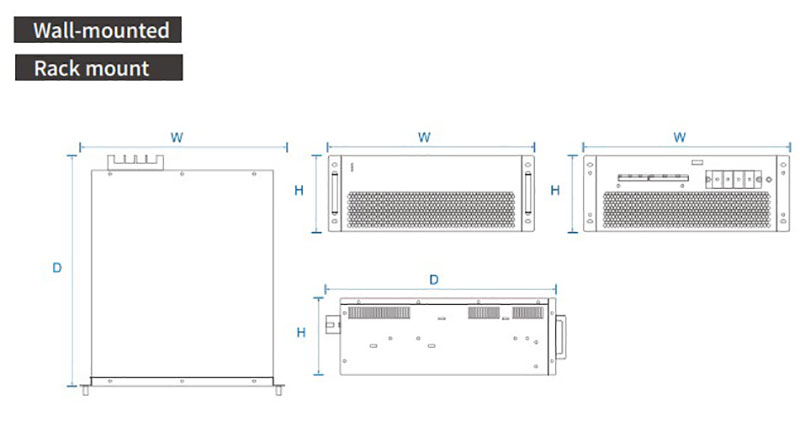

| Numero modello | Capacità di compensazione (KVAR) | Tensione di sistema (V) | Dimensioni (d*w*h) | Metodo di raffreddamento |
| Gy SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Raffreddamento ad aria forzata |
| Gy SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| Gy SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| Gy SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| Gy SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
